电缆局放及环流在线监测系统

　　概述

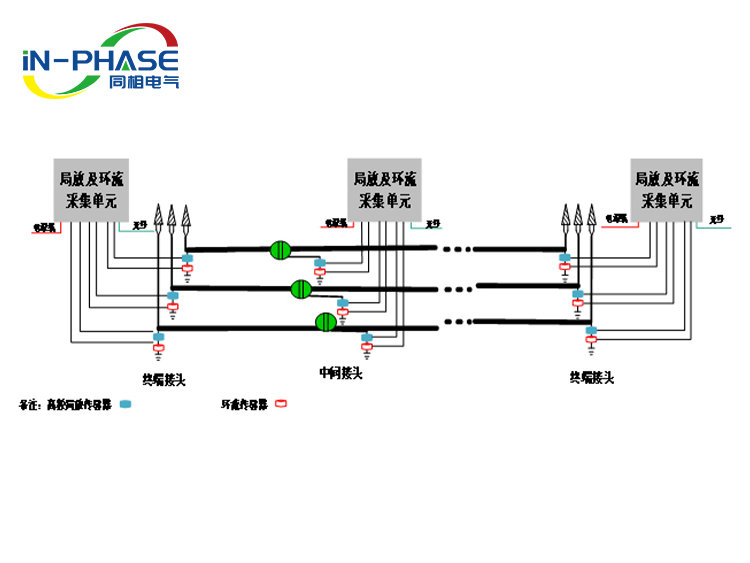

　　高压电缆局放及环流在线监测系统，适用于高压电缆在线监测，系统由高频局放传感器、工频传感器、环流传感器、就地采集单元和后台诊断平台组成。传感器采用开合式安装，结构紧凑，拆装方便，无需停电，可对电缆状态进行实时监测。

　　功能特点

　　●支持趋势告警、阈值告警、图谱诊断告警以及综合诊断告警

　　●采用双端定位测量，支持GPS、光纤同步，同步精度可达10nS，

　　●系统采用频率特征分析、数字滤波、动态阈值设置、脉冲聚类分析等综合抗干扰措施；

　　●多种图谱展示，PRPD、PRPS、ψ-Q-N 、Q-T、N-T、椭圆图等

　　●高性能FPGA处理器，14bit分辨率高速采样；

　　●系统灵敏度高，实验室小于5pC，现场小于20pC

　　技术参数

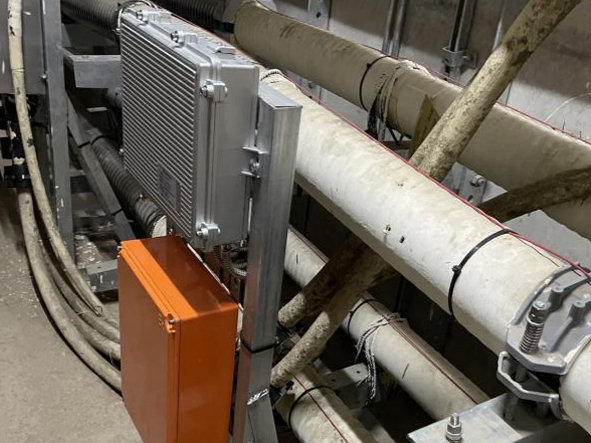

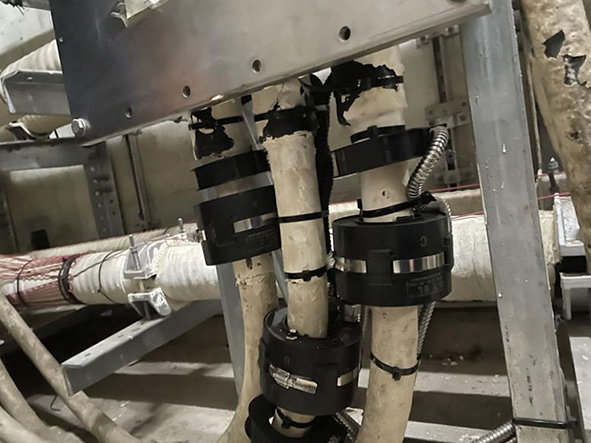

　　应用案例
