电机在线局放监测系统

　　概述

　　局部放电是“火花”，即电子和离子的浪涌，发生在高压绝缘的空隙中。它们的发生是因为空隙中气体的击穿强度远低于周围固体绝缘的击穿强度。

　　在使用纯有机绝缘的设备（电力变压器、气体绝缘开关设备、GIS、电力电缆）中，局部放电是导致故障的重要原因。因此，局部放电测试用作质量保证测试，以确保操作中无局部放电，以及离线或在线测试，以警告近期故障。

　　工作原理

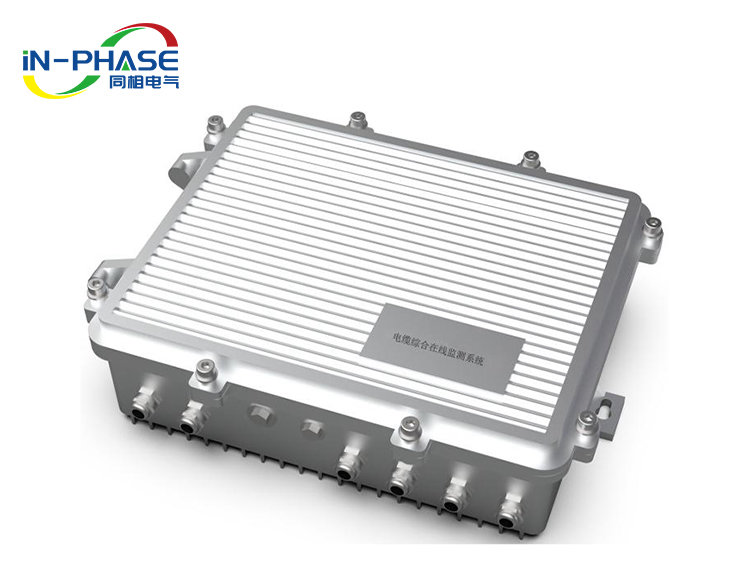

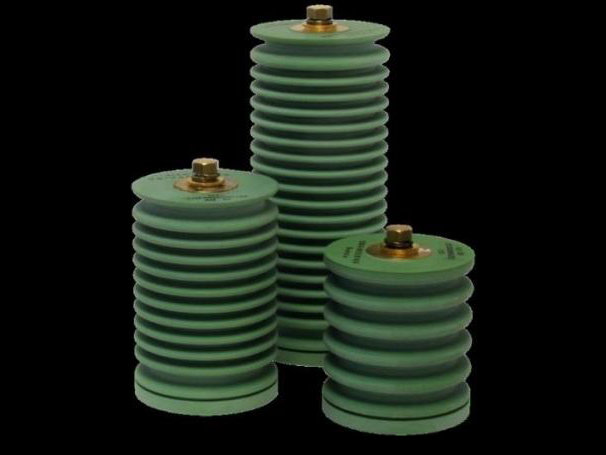

　　电机局部放电在线监测系统由局放监测主机、同轴电缆、局放耦合器、局放数据后台和分析系统组成。

　　局放在线监测系统可以通过安装在定子绕组高压端的局放耦合器，持续获取电机在运行

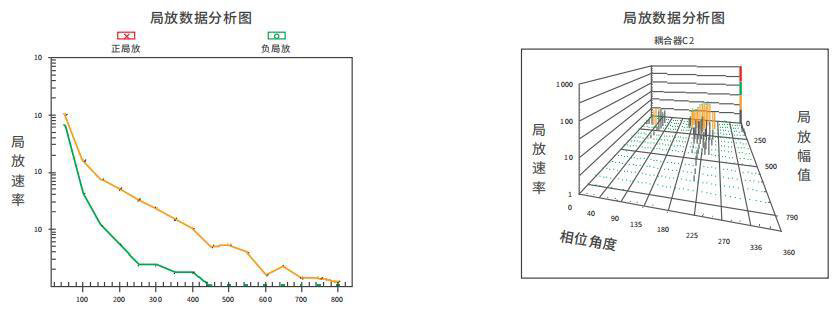

　　时产生的高频电压脉冲信号，通过专用的数字噪声分离技术，有效获取真正来自于电机内部绕组的局部放电；并以数据表格、2D或3D图谱等方式做视觉呈现，客观地描绘出定子绕组随时间变化的局部放电幅趋势以及相位解析，这些趋势图有助于及时发现数据变化并准确定义故障的严重程度。

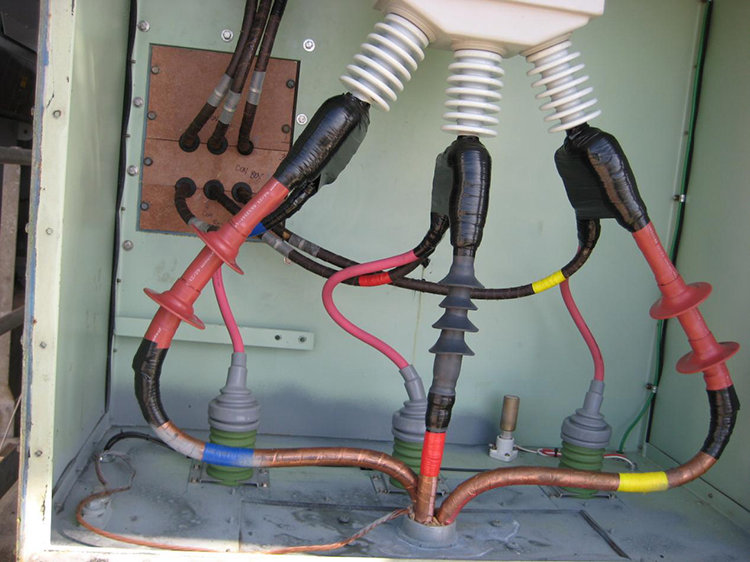

　　实际安装效果

　　技术参数
